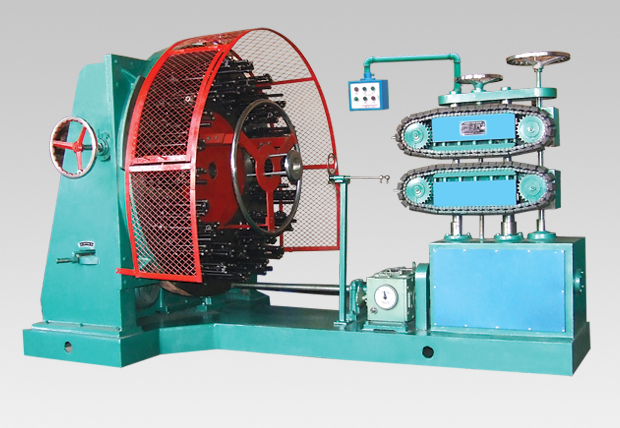

GAB系列數控經濟型鋼絲編織機

概述:

本機是我公司自行研發設計的一款新型數控經濟型鋼絲編織機，本款機型是基于GA系列鋼絲編織機基礎上的升級版，擁有噪音低、速度快、操作簡單、編織效果好等特點。

GAB系列數控經濟型鋼絲編織機結構及特點:

1.本機外部采用全封閉式防護設計，在保障了員工安全操作的基礎上，降低了設備在生產現場的噪音污染，同時提高了設備的外觀質量。
2.采用全數字化控制系統（plc＋人機對話界面）在實現了生產工藝數字化控制的基礎上降低了員工的操作技能同時提高了產品質量穩定性。
3.導向盤為我公司自行研發設計的鐵碳合金導向盤，具有使用壽命長的特點，同比國內普通球墨鑄鐵導向盤使用壽命提高了3-4倍。
4.本機零件全部采用我公司數控設備加工，可實現零部件互換，降低了維修難度，同時提高設備工作效率30％以上。
5.本款機械配備我公司自行研發設計的新型高速錠子，在提高設備生產效率的基礎上大幅度提高了設備的編織質量，同時錠子容線量為普通錠子的2倍，降低了在生產過程中的換線頻率。
6.無中膠停止報警功能，斷線停止報警功能。
7.定長編織功能。
8.故障檢測功能。
9.三色報警燈提示功能。

主要技術參數:

GAB系列單盤數控經濟型鋼絲編織機
產品型號	錠子 轉速 (r/min)	編織 節距 (mm)	最大編織 膠管直徑 (mm)	中心 高度 (mm)	總功率 (kw)	編織 角度	線軸容 線量 (kg)	外形尺寸 （長×寬×高）
GAB-16	28	14-50	Φ10	900	6	54°44'	5.5	3574×1460×2100
GAB-20	22	14-60	Φ13	900	6	54°44'	5.5	3574×1460×2100
GAB-24	19	15-70	Φ25	900	6	54°44'	5.5	3574×1460×2100
GAB-36	12	26-135	Φ51	1000	8.5	54°44'	5.5	3804×1560×2200
GAB-48	8	65-273	Φ102	1163	12	54°44'	5.5	4300×2456×2100
GAB-72	4.5	90-389	Φ152	1525	19.5	54°44'	5.5	6265×2850×3066

GAB系列雙盤數控經濟型鋼絲編織機
產品型號l	錠子 轉速 (r/min)	編織 節距 (mm)	最大編織 膠管直徑 (mm)	中心 高度 (mm)	總功率 (kw)	編織 角度	線軸容 線量 (kg)	外形尺寸 （長×寬×高）
GAB16-2S	28	14-50	Φ10	900	9	54°44'	5.5	5120×1460×2100
GAB20-2S	22	14-60	Φ13	900	9	54°44'	5.5	5120×1460×2100
GAB24-2S	19	15-70	Φ25	900	9	54°44'	5.5	5120×1460×2100
GAB36-2S	12	26-135	Φ51	1000	14	54°44'	5.5	5616×1560×2200
GAB48-2S	8	65-273	Φ102	1163	20	54°44'	5.5	6569×2456×2100
GAB78-2S	4.5	90-389	Φ152	1515	31.5	54°44'	5.5	9130×2850×3066
